Přesahy a ořezové značky (spad a křížky) - díl 1.

02.01.2017

Seriál o tom proč a jak nastavit přesahy a ořezové značky, které po vás každá tiskárna bude požadovat, pokud si budete připravovat data pro tisk sami. A v dalších dílech si také ukážeme, jak se takové přesahy a ořezky nastavují v jednotlivých programech.

Tento seriál by měl být návodem, jak připravit data s přesahy (spady) a ořezovými značkami (křížky).

Nejprve konstatujme jednoduchou větu pro profesionály: Grafika musí obsahovat ořezové značky (křížky) a 3 mm přesahy (spadávku) a data je dobré dodat v PDF. Tak profesionálové už určitě z předchozí věty vědí, jak má být zakázka připravena, proto můžou klidně téma opustit a vy ostatní, prosím čtěte dál.

Důležitými pojmy pro přesné zhotovení se stávají ořezové značky, kterým se taktéž říká křížky či ořezky - a dále jsou to přesahy tedy slengově spadávka. Pokud zákazník zasílá zakázku do tisku poprvé, bývá často překvapen, když ho tiskárna vyzve k přidání ořezových značek (křížků) a přesahů (spadu). Toto není samoúčelné a je to důležité pro další kvalitní a přesné zhotovení zakázky.

Pro příklad - takto by měl ideálně vypadat výsledek pro tisk vizitky (dodaný v PDF), grafika obsahuje 3 mm přesahy a jsou přidané ořezové značky:

Image 0

Co jsou to přesahy (spadávka)?

Jednoduše řečeno, jde vlastně o přesah kresby přes ořezovou hranu a používá se k vyrovnání nepřesností, které při tisku na papír vzniknou. Každý papír je totiž hmotou, a hmota jako taková při tisku, řezu a dokončování stále pracuje, nelze tedy počítat s tím, že lze vytisknout všechny archy papíru na setinu milimetru přesně a už vůbec, že se při řezání lze trefit přesně na hranu kresby. Vždy při zpracování jakoukoli technologií dochází k drobným posunům obrazu a je třeba počítat s určitou tolerancí. Aby nedošlo k tomu, že na některých arších bude svítit nepotištěný papír, je třeba všechny grafické prvky co mají být ve výsledku do okraje, přetáhnout přes ořezovou hranu. Běžně se přesah volí 3 mm, ale může být u konkrétních zakázek i jiný. Po ořezu všechna grafika za ořezovou hranou odpadne.

Co jsou to ořezové značky (křížky či ořezky)?

Jak už název napovídá, jde o místo, kudy bude veden řez papíru při dokončování zakázky. Aby řezač věděl, jaký je přesný formát vaší zakázky a kde má papír oříznout, je třeba v datech vyznačit místa řezu. Samotné značky se pak běžně odsazují 3 mm a více od řezné hrany, aby nezůstaly na finálním výrobku.

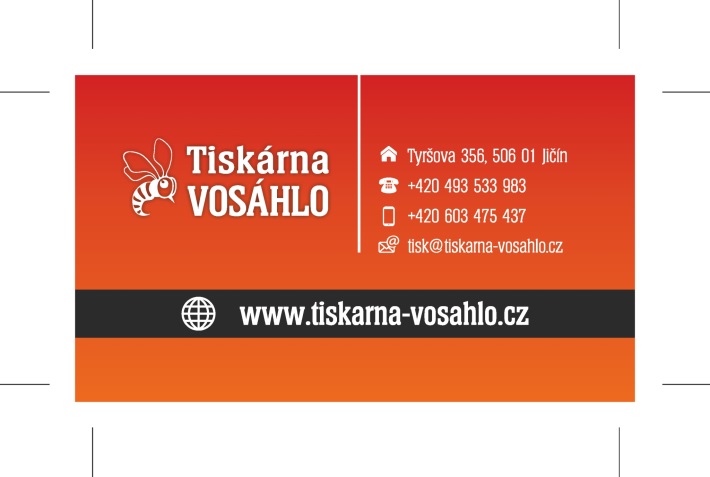

Určitě to lépe pochopíte z obrázku návrhu vzorové vizitky níže, oranžový přechod s černým pruhem a bílou linkou jsou až do okraje, tudíž je nutné všechny přetáhnout 3 mm přes ořezovou hranu. Po ořezu zbytek pozadí i ořezové značky odpadnou.

Image 1

V dalších dílech si ukážeme jak se takové přesahy a křížky vytvářejí v konkrétních programech.
